稱重配料PLC自控系統
一、系統概述
本系統適用于粉狀、顆粒狀及各種液體物料的輸送、計量和配料。它是以稱重配料罐、料斗、料泵、隔膜泵、開關閥等為物料的輸送工具，同時進行稱重和配料控制的成套自動化設備。
系統控制部分采用西門子PLC，根據客戶生產要求編程控制。根據生產工藝要求，通過人機組態監控系統和PLC程序?qū)虞d到稱重配料罐的物料進行重量、流量的控制，從而實現精確計量和配料。作為動態連續計量、配料的整機式自動化控制裝置，本系統還可為各種工業現場的生產控制、管理提供準確的計量數據和控制手段。

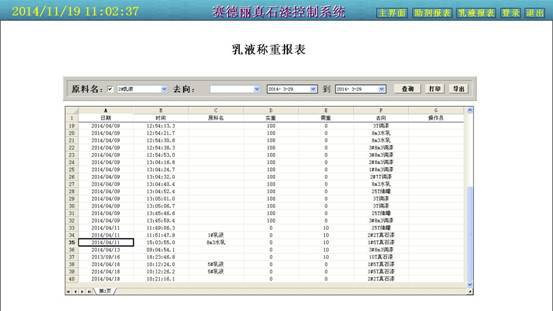

生產過程中它可以按工藝流程預定配方，對多種物料按固定比例重量值將物料加入稱重罐內。該微機自控系統具有設備全自動控制功能和稱重數據管理功能，可以記錄、打印配料數據。
二、系統特點
1、適用物料廣泛，定制化解決方案：根據各企業產品特點進行設計，配方任意組合和選擇。實現配料生產的流暢性。
2、適用配方廣泛：對粉狀、顆粒狀及各種液體物料，均可實現自動化定量配料。
3、稱重計量方式多元化：根據配方中不同物料性質及添加要求，選擇不同的計量方式來保證配料精度和生產效率。該系統中可包括：反應釜稱重、計量罐稱重、斗式定量稱重、微量螺旋給料、皮帶連續稱重、螺旋連續稱重、液體定量稱重、定量包裝系統等。
4、可選配置1：根據客戶要求可設計提供防爆型系統。
5、可選配置2：可提供系統為基于智能稱重配料控制器、PLC、工控機和現代網絡技術的設計，因此系統具有良好的可擴展性。
6、可選配置3：系統設計過程中充分考慮現場實際和操作實際，具備手動/自動、遠程/就地轉換控制功能，設計的操作流程簡單實用，全中文界面，具有豐富的操作提示，操作方便快捷。由于系統采用模塊化設計，軟件采用標準化通用組態軟件，使得系統維護也異常方
三、系統組成及功能
1、具有很好的兼容性，可擴展性，適用于工控機或商業計算機、手提電腦；
2、上位機+ PLC/DCS的結構提高了系統的可靠性。上位機除了下達初始工藝參數和控制指令外，不參與PLC/DCS的實時控制過程，即使上位機處于脫機狀態，PLC/DCS也能順利地完成當前的生產任務；
3、友好人機界面，操作非常簡便，用戶操作員可制定、修改、編輯、儲存生產配方；。

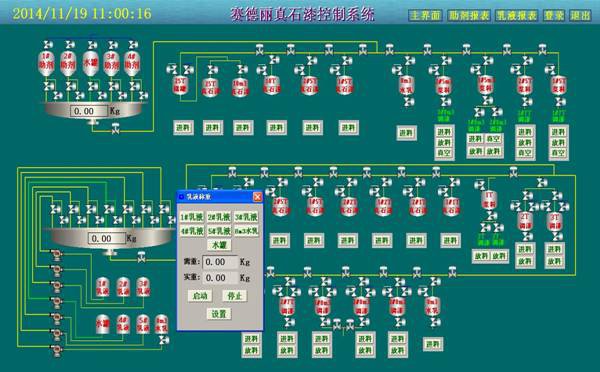

4、動態的工藝流程顯示畫面，操作人員可通過彩色顯示器直觀地監視整個配料控制過程，包括輸送設備的工作狀態、秤量數據、混合機和各種工藝閘閥門的工作狀態等；
5、參數修改、功能設置更加靈活，系統智能化程度高；
6、產量數據可存入硬盤；配置網絡通訊端口；
7、具有零點/皮重快速去除功能；
8、系統可實時檢測監測、顯示、存儲、打印各瞬時信號、變量、參數等；
9、可設系統防誤操作等功能；并具有自診斷功能；
10、計量控制精度0.2%（視現場的情況而定）。4
